Modularbeit in
BIM-Kollaboration

im FS 2021 von Marc Fasnacht

Die Modularbeit umfasst das Vorbereiten und die Nutzung einer BIM-Kollaborationsplattform für ein Projekt. Es werden verschiedene BIM-Anwendungsfälle vorgegeben, die auf der BIM-Kollaboration-Plattformen Bimplus umzusetzen sind.

Martin Beth in der Aufgabenstellung

Motivation

Da mir persönlich die Plattform BimPlus nicht zusagte, gestaltetet ich kurzerhand meine eigene Webseite. Auf dieser präsentiere ich meine Ergebnisse, dies sind einerseits die Dokumente und andererseits die erforderlichen Modelle. Die ganzen Kollaborationsfeatures fehlen, da dies eine statische Webseite ist. Jedoch können die Modelle und die Zusammenhänge meiner Meinung trotzdem schön dargestellt werden.

Projektorganigramm

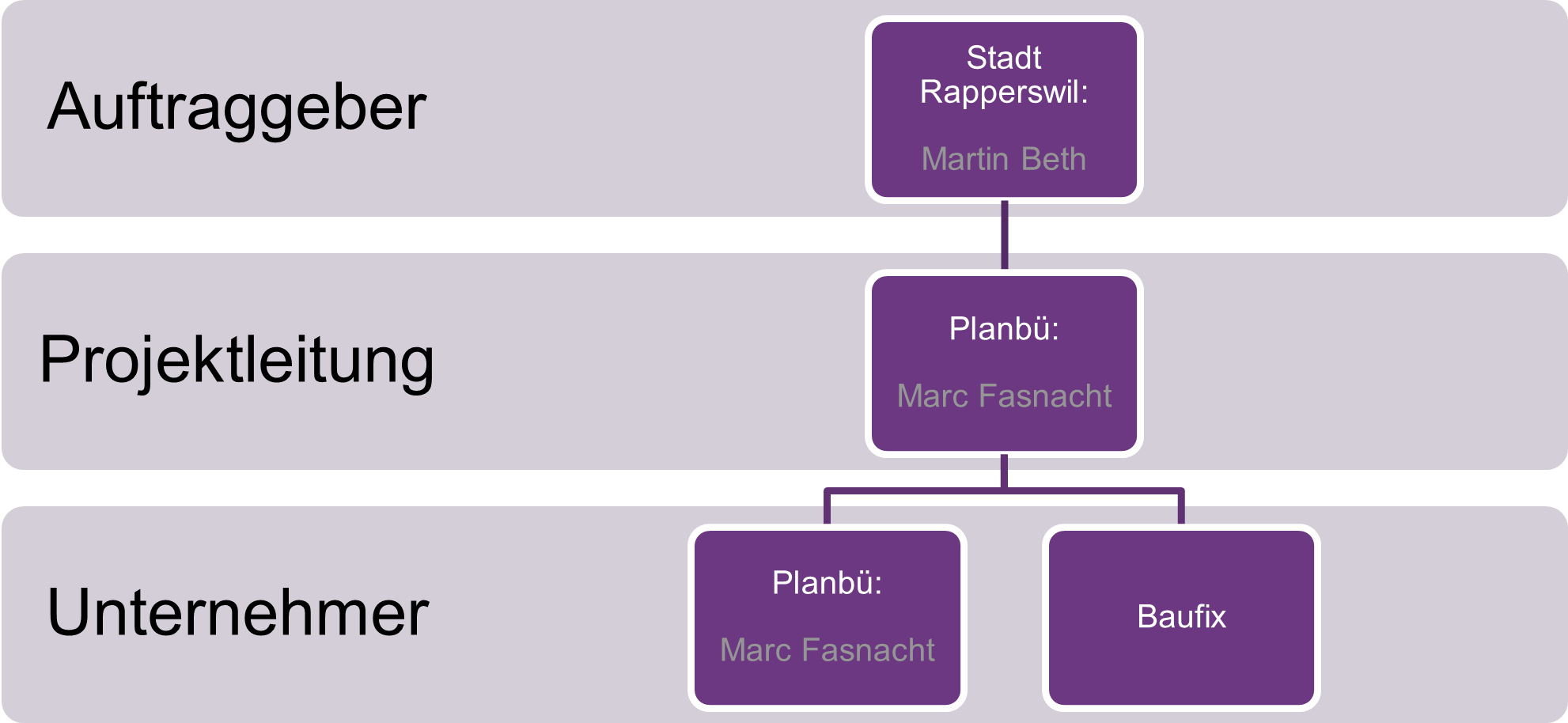

Gemäss der Aufgabenstellung wurde das Organigramm aufgebaut. Dies beinhaltet auf der Auftraggeberseite die Stadt Rapperswil vertreten durch Martin Beth. Die Projektleitung obliegt der Firma Planbü. Als Unternehmer ist neben der Firma Planbü auch die Firma Baufix am Projekt beteiligt. Das sich daraus ergebene Organigramm ist auf der Grafik unten zusehen.

Organigramm

Berechtigungskonzept

1. Rollen

Die Rollen sind angelehnt an den KBOB und deren Rollenbeschrieb.

Rolle Rollenbeschrieb
AG Auftraggeber
PL Projektleiter
BM BIM Manager
BA_x BIM Autor (x=Gewerk)
BF_x Bauführer (x=Gewerk)

2. Gruppen

Gruppen Organisation E-Mail
AG Stadt Rapperswil [email protected]
PL, BM Planbü [email protected]
BA_Planbü Planbü [email protected]
BF_Baufix Baufix

3. Berechtigungen

Ordner AG PL BA_Planbü BF_Baufix
0 Administratives Full Full No No
3 Projektierung
31 Vorprojekt Full Full Full Read
32 Bauprojekt Read Full Full Read
33 Bewilligungsverfahren Read Full No Read
4 Ausschreibung Read Full No Read

Meilensteinplanung

Die Meilensteinplanung erfolgte in Ms Project. Bei dieser wurden durch die Aufgabenstellung gegeben Daten eingetragen und durch meine Planung ergänzt.



Der Download des .mpp Files wie auch ein Ausdruck als .pdf der Meilensteinplanung:

Qualitätsmanagement

Visuelle Kontrolle

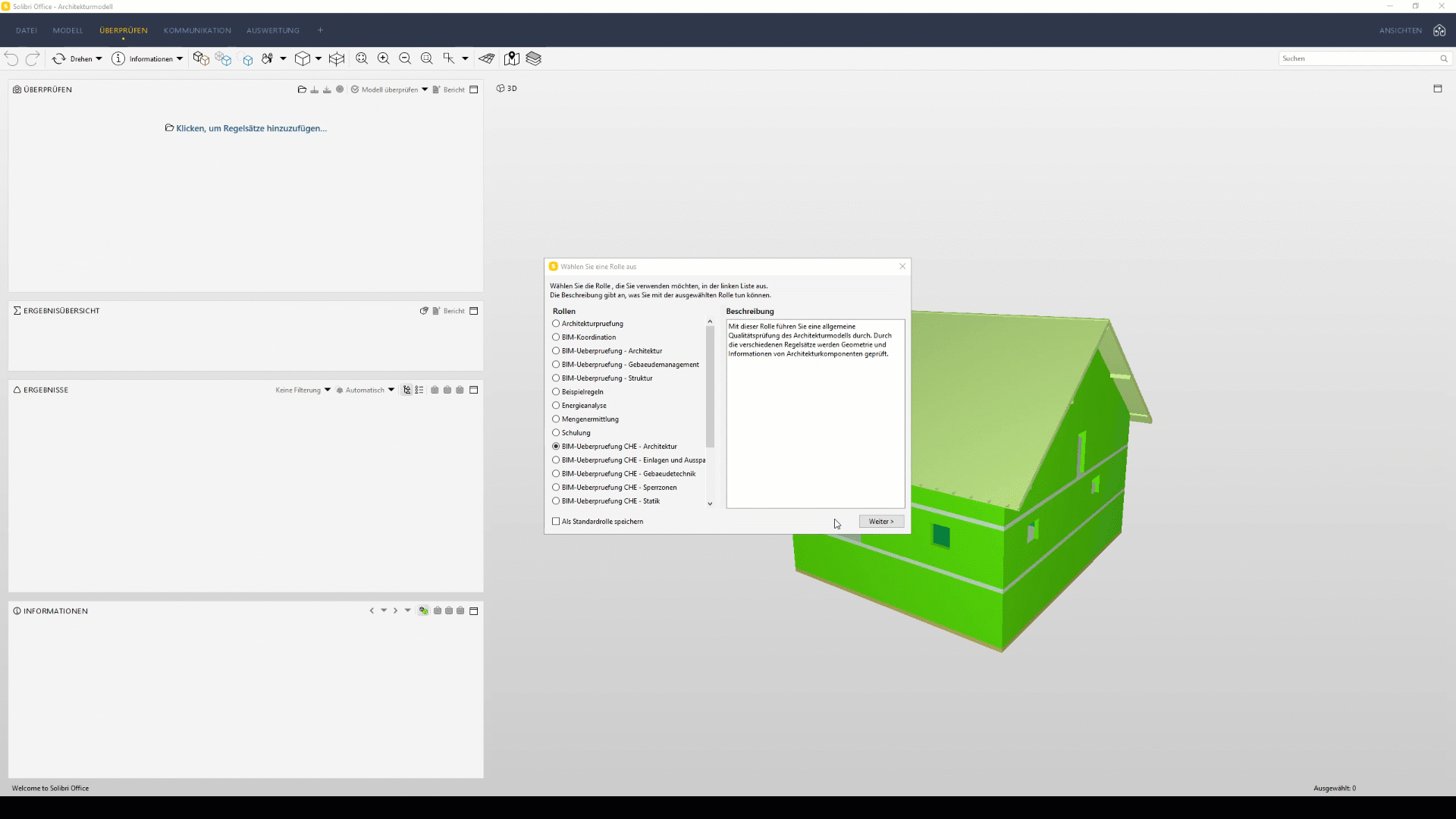

Visuelle Kontrolle in der Software Solibri der Firma Nemetschek des Modells. Hilfsmittel dabei sind das Schneiden und Ausblenden von den Elementen.

SIA-Solibri

Überprüfung des Modells mit Hilfe der Software Solibri. Bei dieser wurden die Rolle der «BIMÜberprüfung CHE – Architektur» mit deren Regelsätze verwendet. Die draus gewonnen Ergebnisse wurden durch den BIM-Koordinator überprüft. Die kritischen Meldungen wurden mittels BCF an den Modelautor als Issues zur Korrektur weitergegeben.

Protokolle

Die generieten BCFs aus der Software Solibri werden einerseits als. bcfzip und andererseits als .pdf in dem Ordner dem Pfad: «/0_Administratives/Protokolle» abgelegt. Der Import auf die Plattform BIMPlus erfolgt manuell vom BIM-Koordinator, welcher die Issues der verantwortlichen Person zuteilt.

Qualitätsmanagement mit Solibri

Architekturmodell

Dieses Modell entstand aus dem uns zu Verfügung gestellten Model: kleines_Haus_am_See_(3_1).ifc. Bei welchem die kritischen Issues behoben und anschliessen im Architekturmodell bereinigt wurden. Dieses Modell ist die Basis für alle nachfolgenden Modelle.

Tragwerksmodell

Tragwerksmodell auf Basis des Architekturmodells mit folgenden Bauteilen / Informationen:

  • Nur tragwerksrelevante Elemente
  • Materialisiert mit tragwerksrelevanten Informationen

Kostenmodell 1

Kostenmodell 1 auf Basis des Architekturmodells als Stahlbetonkonstruktion mit Vollwärmeschutz der Aussenwände.

Mit einem Preis von 450 CHF pro m2 Aussenwand inklusive Schalung, Beton und Vollwärmedämmung beläuft sich somit der Preis für 427.23 m2 auf 192'253.39 CHF.

Kostenmodell 2

Kostenmodell 2 auf Basis des Architekturmodells mit Aussenwänden aus Wärmedämmziegel.

Mit einem Preis von 500 CHF pro m2 Aussenwand als Wärmedämmziegel beläuft sich somit der Preis für 427.23 m2 auf 213’615 CHF.

Mengenmodell

Mengenmodell mit allen für die Ausschreibung relevanten Mengen und Bezugsgrössen für eine NPK-basierte Ausschreibung.

eBKP Farbe Bauteil Anz. Material Einheit Quantity IFC Typ Aussen Tragend
C Konstruktion Gebäude
C 1 Bodenplatte, Fundament
C 1.5 Tragende Bodenplatte
C 1.5 770 Bodenplatte 1 Beton m3 35 Decke extrusion Ja Ja
C 2 Wandkonstruktion
C 2.1 Aussenwandkonstruktion
C 2.1 780 Wand 2x Typ 2 12 Beton m2 427.23 Wand extrusion Ja Ja
780 Öffnung 10 m3 3.26 Wand extrusion Nein Nein
C 2.2 Innenwandkonstruktion
C 2.2 800 Wand 2x Typ 2 9 Beton m3 48.68 Wand extrusion Nein Ja
800 Öffnung 12 m3 4.88 Wand extrusion Nein Nein
C 4 Deckenkonstruktion, Dachkonstruktion
C 4.1 Decke
C 4.1 840 Decke 3 Beton m3 68.45 Decke extrusion Nein Nein
840 Öffnung 2 m3 1.69 Decke extrusion Nein Nein
C 4.2 Treppe, Rampe
C 4.2 850 Treppe 2 Beton m3 2.75 Treppe Nein Nein
860 Konterlattung 232 m3 3.88 Balken extrusion Nein Nein
860 Dachfläche aussen 4 m3 6.96 Platte Nein Nein
860 Dacheindeckung 2 m3 Beliebiges Bauelement Nein Nein
860 Dacheindeckung 1 m3 Abdeckung Nein Nein
860 Sparren 45 m3 4.95 Member extrusion Nein Nein

Ausschreibungsmodell

Ausschreibungsmodell welches alle ausschreibungsrelevanten Informationen enthält oder mit diesen verknüpft ist, wie beispielsweise Produktbeschreibungen, Materialbeschreibungen, Leistungsbeschreibungen, etc.

Kostenmodell

Kostenmodell zur Ermittlung eines Zahlungsplanes mit folgenden vorgesehenen Akontozahlungen:

  • Fertigstellung Bodenplatte
  • Fertigstellung UG
  • Fertigstellung OG
  • Fertigstellung DG
Die Modellbasis ist das günstigere Modell des Variantenvergleichs.

Zahl Etappe Einheit Menge Preis/Einh. Gesamtpreis Datum Akontozahlung
1 UG-Bodenplatte m3 35 350 CHF 12’250.00 04.05.2021
CHF 12’250.00
2 UG-Aussenwände m3 26.1 450 CHF 11’745.00 06.05.2021
3 UG-Innenwände m3 14.4523 350 CHF 5’058.31 11.05.2021
4 UG-Treppe pc 1 600 CHF 600.00 12.05.2021
CHF 17’403.31
5 EG-Decke m3 35.768 300 CHF 10’730.40 13.05.2021
6 EG-Aussenwände m3 28.691 450 CHF 12’910.90 18.05.2021
7 EG-Innenwände m3 14.2588 350 CHF 4’990.58 20.05.2021
8 EG-Treppe m3 1.373 600 CHF 823.80 21.05.2021
9 OG-Decke m3 35.9216 300 CHF 10’776.50 24.05.2021
10 OG-Aussenwände m3 34.0599 450 CHF 15’327.00 27.05.2021
11 OG-Innenwände m3 29.5446 350 CHF 10’340.60 31.05.2021
CHF 65’899.78
12 DG-Unterkonstruktion m3 8.83459 220 CHF 1’943.61 02.06.2021
13 DG-Abdeckung m3 6.96437 440 CHF 3’064.32 04.06.2021
CHF 5’007.93
Total CHF 100’561.02
